Seat Altea XL 2008 Manuel du propriétaire (in French)

Poste de conduite59
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

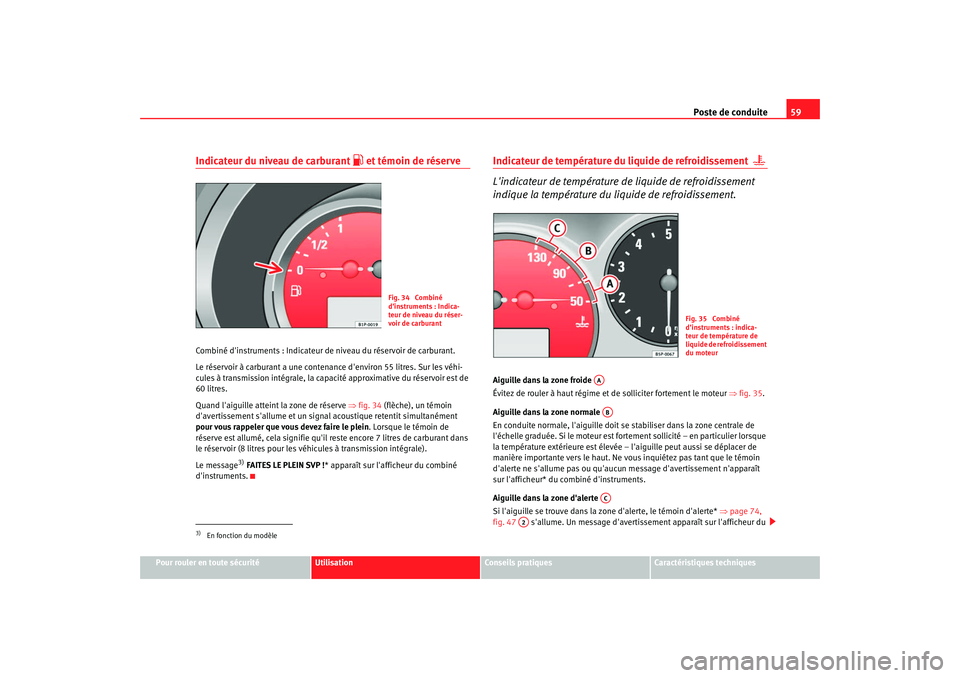

Indicateur du niveau de carburant
 et témoin de réserve
Combiné d'instruments : Indicateur de niveau du réservoir de carburant.
Le réservoir à carburant a une contenance d'environ 55 litres. Sur les véhi-
cules à transmission intégrale, la capa cité approximative du réservoir est de
60 litres.
Quand l'aiguille atteint la zone de réserve ⇒fig. 34 (flèche), un témoin
d'avertissement s'allume et un signal acoustique retentit simultanément
pour vous rappeler que vous devez faire le plein . Lorsque le témoin de
réserve est allumé, cela signifie qu'il reste encore 7 litres de carburant dans
le réservoir (8 litres pour les véhicules à transmission intégrale).
Le message
3) FAITES LE PLEIN SVP ! * apparaît sur l'afficheur du combiné
d'instruments.
Indicateur de température du liquide de refroidissement


L'indicateur de température de liquide de refroidissement
indique la température du liquide de refroidissement.
Aiguille dans la zone froide
Évitez de rouler à haut régime et de solliciter fortement le moteur ⇒fig. 35.
Aiguille dans la zone normale
En conduite normale, l'aiguille doit se stabiliser dans la zone centrale de
l'échelle graduée. Si le moteur est fort ement sollicité – en particulier lorsque
la température extérieure est élevée – l'aiguille peut aussi se déplacer de
manière importante vers le haut. Ne vous inquiétez pas tant que le témoin
d'alerte ne s'allume pas ou qu'aucun message d'avertissement n'apparaît
sur l'afficheur* du combiné d'instruments.
Aiguille dans la zone d'alerte
Si l'aiguille se trouve dans la zone d'alerte, le témoin d'alerte* ⇒page 74,
fig. 47 s'allume. Un message d'avertis sement apparaît sur l'afficheur du
3)En fonction du modèle
Fig. 34 Combiné
d'instruments : Indica-
teur de niveau du réser-
voir de carburant
Fig. 35 Combiné
d'instruments : indica-
teur de température de
liquide de refroidissement
du moteur
AAABAC
A2
altea_XL frances.book Seite 59 Freitag, 14. September 2007 9:24 09

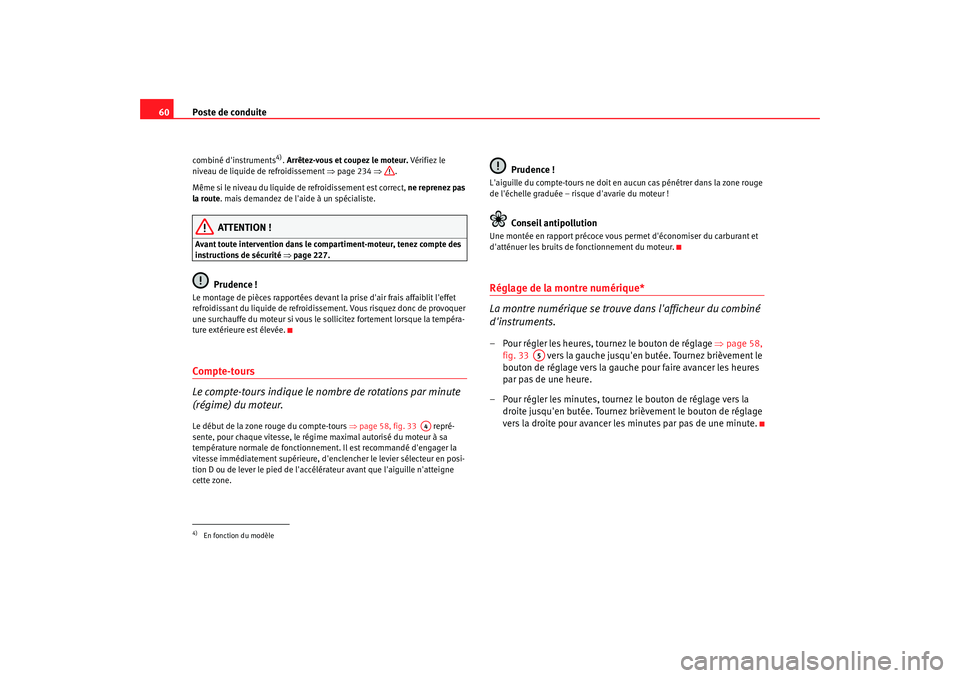

Poste de conduite
60combiné d'instruments
4). Arrêtez-vous et coupez le moteur. Vér ifiez le
niveau de liquide de refroidissement ⇒page 234 ⇒.
Même si le niveau du liquide de refroidissement est correct, ne reprenez pas
la route. mais demandez de l'aide à un spécialiste.
ATTENTION !
Avant toute intervention dans le compartiment-moteur, tenez compte des
instructions de sécurité ⇒page 227.
Prudence !
Le montage de pièces rapportées devant la prise d'air frais affaiblit l'effet
refroidissant du liquide de refroidissement. Vous risquez donc de provoquer
une surchauffe du moteur si vous le sollicitez fortement lorsque la tempéra-
ture extérieure est élevée.Compte-tours
Le compte-tours indique le nombre de rotations par minute
(régime) du moteur.Le début de la zone rouge du compte-tours ⇒page 58, fig. 33 repré-
sente, pour chaque vitesse, le régime maximal autorisé du moteur à sa
température normale de fonctionnement . Il est recommandé d'engager la
vitesse immédiatement supérieure, d'enclencher le levier sélecteur en posi-
tion D ou de lever le pied de l'accélé rateur avant que l'aiguille n'atteigne
cette zone.
Prudence !
L'aiguille du compte-tours ne doit en aucun cas pénétrer dans la zone rouge
de l'échelle graduée – risque d'avarie du moteur !
Conseil antipollution
Une montée en rapport précoce vous pe rmet d'économiser du carburant et
d'atténuer les bruits de fo nctionnement du moteur.Réglage de la montre numérique*
La montre numérique se trouve dans l'afficheur du combiné
d'instruments.– Pour régler les heures, tournez le bouton de réglage ⇒page 58,
fig. 33 vers la gauche jusqu'en butée. Tournez brièvement le
bouton de réglage vers la gauche pour faire avancer les heures
par pas de une heure.
– Pour régler les minutes, tournez le bouton de réglage vers la droite jusqu'en butée. Tournez brièvement le bouton de réglage
vers la droite pour avancer les minutes par pas de une minute.
4)En fonction du modèle
A4
A5
altea_XL frances.book Seite 60 Fr eitag, 14. September 2007 9:24 09

Poste de conduite61
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

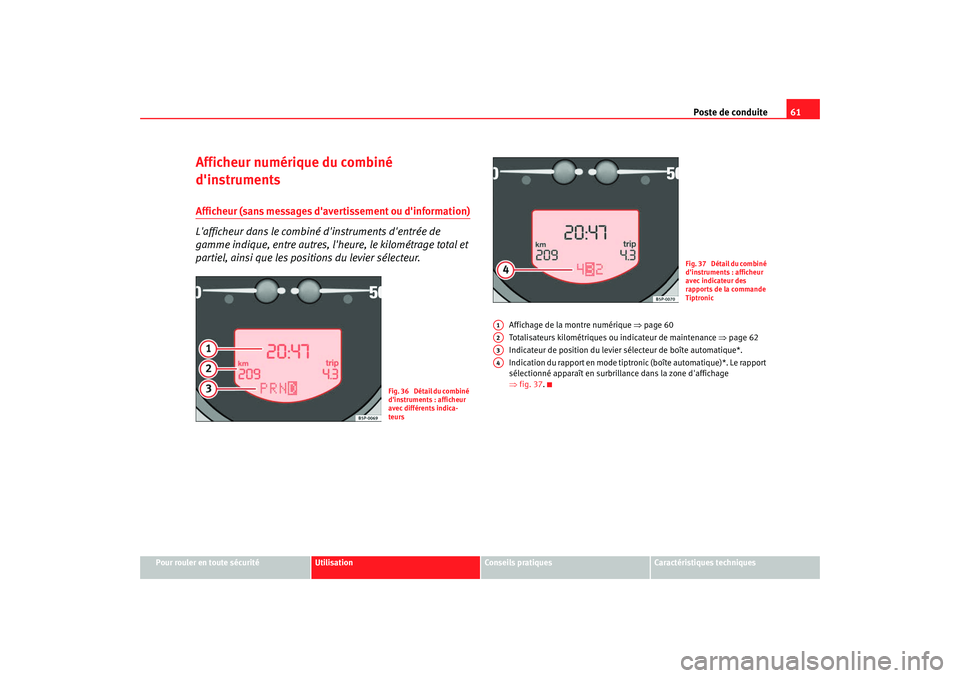

Afficheur numérique du combiné
d'instrumentsAfficheur (sans messages d'avertissement ou d'information)
L'afficheur dans le combiné d'instruments d'entrée de
gamme indique, entre autres, l'heure, le kilométrage total et
partiel, ainsi que les posi tions du levier sélecteur.
Affichage de la montre numérique ⇒page 60
Totalisateurs kilométriques ou indicateur de maintenance ⇒page 62
Indicateur de position du levier sélecteur de boîte automatique*.
Indication du rapport en mode tiptronic (boîte automatique)*. Le rapport
sélectionné apparaît en surbrillance dans la zone d'affichage
⇒ fig. 37 .
F i g . 3 6 D é t a i l d u c o m b i n é
d'instruments : afficheur
avec différents indica-
teurs
F i g . 3 7 D é t a i l d u c o m b i n é
d'instruments : afficheur
avec indicateur des
rapports de la commande
Tiptronic
A1A2A3A4
altea_XL frances.book Seite 61 Fr eitag, 14. September 2007 9:24 09

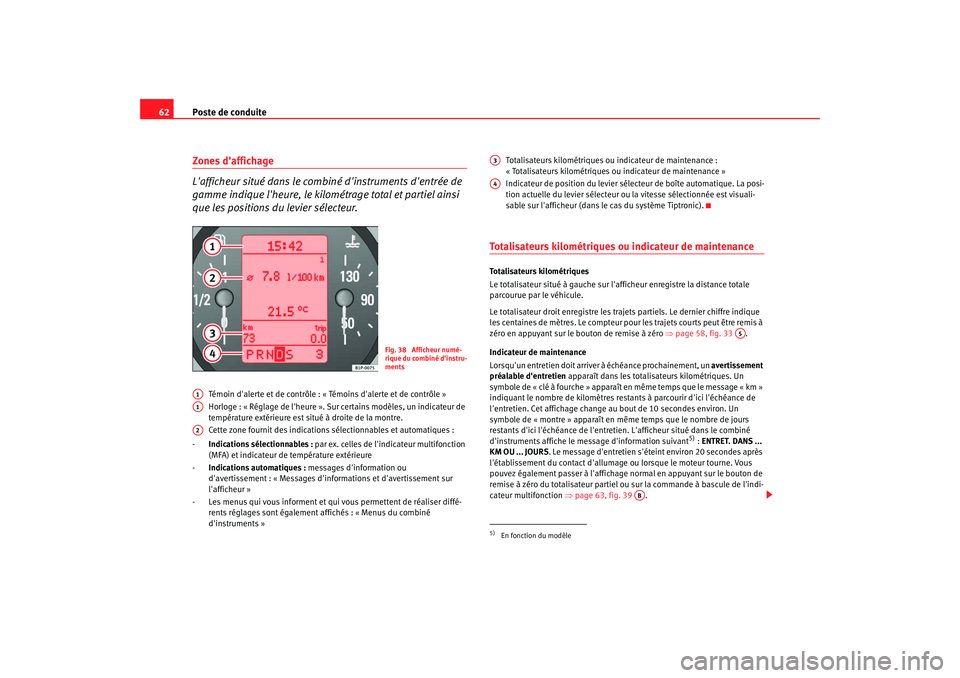

Poste de conduite
62Zones d'affichage
L'afficheur situé dans le combiné d'instruments d'entrée de
gamme indique l'heure, le kilométrage total et partiel ainsi
que les positions du levier sélecteur.
Témoin d'alerte et de contrôle : « Témoins d'alerte et de contrôle »
Horloge : « Réglage de l'heure ». Sur certains modèles, un indicateur de
température extérieure est situé à droite de la montre.
Cette zone fournit des indications sélectionnables et automatiques :
- Indications sélectionnables : par ex. celles de l'indicateur multifonction
(MFA) et indicateur de température extérieure
- Indications automatiques : messages d'information ou
d'avertissement : « Messages d'info rmations et d'avertissement sur
l'afficheur »
- Les menus qui vous informent et qu i vous permettent de réaliser diffé-
rents réglages sont également affichés : « Menus du combiné
d'instruments » Totalisateurs kilométriques ou indicateur de maintenance :
« Totalisateurs kilométriques
ou indicateur de maintenance »
Indicateur de position du levier sélec teur de boîte automatique. La posi-
tion actuelle du levier sélecteur ou la vitesse sélectionnée est visuali-
sable sur l'afficheur (dans le cas du système Tiptronic).
Totalisateurs kilométriques ou indicateur de maintenanceTotalisateurs kilométriques
Le totalisateur situé à gauche sur l'af ficheur enregistre la distance totale
parcourue par le véhicule.
Le totalisateur droit enregistre les trajets partiels. Le dernier chiffre indique
les centaines de mètres. Le compteur pour les trajets courts peut être remis à
zéro en appuyant sur le bouton de remise à zéro ⇒page 58, fig. 33 .
Indicateur de maintenance
Lorsqu'un entretien doit arriver à échéance prochainement, un avertissement
préalable d'entretien apparaît dans les totalisateurs kilométriques. Un
symbole de « clé à fourche » apparaît en même temps que le message « km »
indiquant le nombre de kilomètres rest ants à parcourir d'ici l'échéance de
l'entretien. Cet affichage change au bout de 10 secondes environ. Un
symbole de « montre » apparaît en même temps que le nombre de jours
restants d'ici l'échéance de l'entret ien. L'afficheur situé dans le combiné
d'instruments affiche le message d'information suivant
5) : ENTRET. DANS ...
KM OU ... JOURS . Le message d'entretien s'éteint environ 20 secondes après
l'établissement du contac t d'allumage ou lorsque le moteur tourne. Vous
pouvez également passer à l'affichage no rmal en appuyant sur le bouton de
remise à zéro du totalisateur partiel ou sur la commande à bascule de l'indi-
cateur multifonction ⇒page 63, fig. 39 .
Fig. 38 Afficheur numé-
rique du combiné d'instru-
ments
A1A1A2
5)En fonction du modèleA3A4
A5
AB
altea_XL frances.book Seite 62 Fr eitag, 14. September 2007 9:24 09

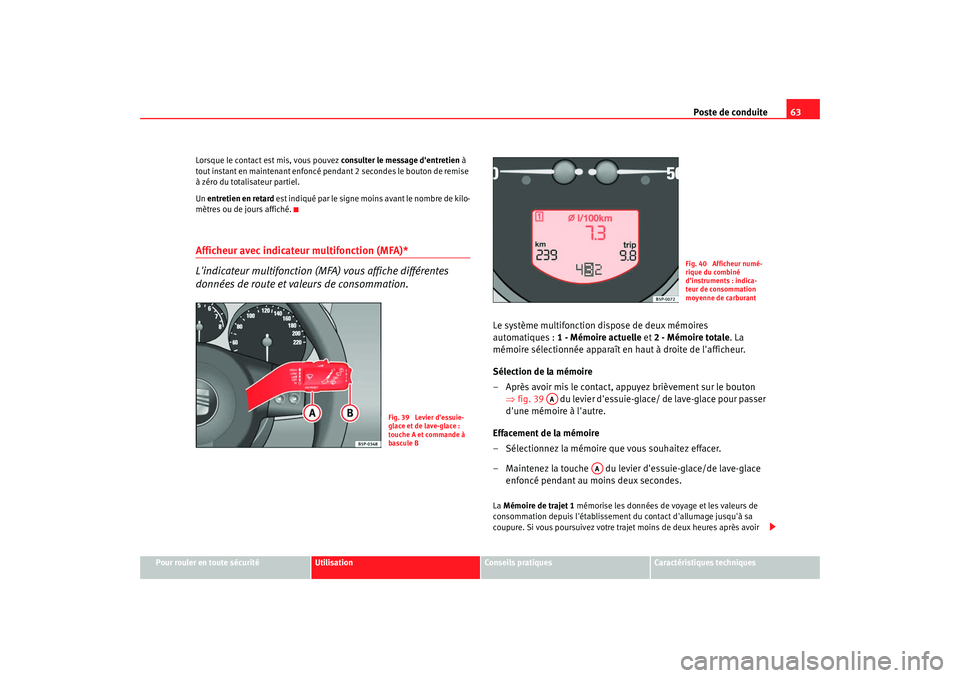

Poste de conduite63
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Lorsque le contact est mis, vous pouvez
consulter le message d'entretien à
tout instant en maintenant enfoncé pendant 2 secondes le bouton de remise
à zéro du totalisateur partiel.
Un entretien en retard est indiqué par le signe moins avant le nombre de kilo-
mètres ou de jours affiché.
Afficheur avec indicateur multifonction (MFA)*
L'indicateur multifonction (MFA) vous affiche différentes
données de route et valeurs de consommation.
Le système multifonction dispose de deux mémoires
automatiques : 1 - Mémoire actuelle et 2 - Mémoire totale . La
mémoire sélectionnée apparaît en haut à droite de l'afficheur.
Sélection de la mémoire
– Après avoir mis le contact, appuyez brièvement sur le bouton ⇒fig. 39 du levier d'essuie-glace/ de lave-glace pour passer
d'une mémoire à l'autre.
Effacement de la mémoire
– Sélectionnez la mémoire que vous souhaitez effacer.
– Maintenez la touche du levier d'essuie-glace/de lave-glace enfoncé pendant au moins deux secondes.La Mémoire de trajet 1 mémorise les données de voyage et les valeurs de
consommation depuis l'établissemen t du contact d'allumage jusqu'à sa
coupure. Si vous poursuivez votre traj et moins de deux heures après avoir
Fig. 39 Levier d'essuie-
glace et de lave-glace :
touche A et commande à
bascule B
Fig. 40 Afficheur numé-
rique du combiné
d'instruments : indica-
teur de consommation
moyenne de carburant
AA
AA
altea_XL frances.book Seite 63 Freitag, 14. September 2007 9:24 09

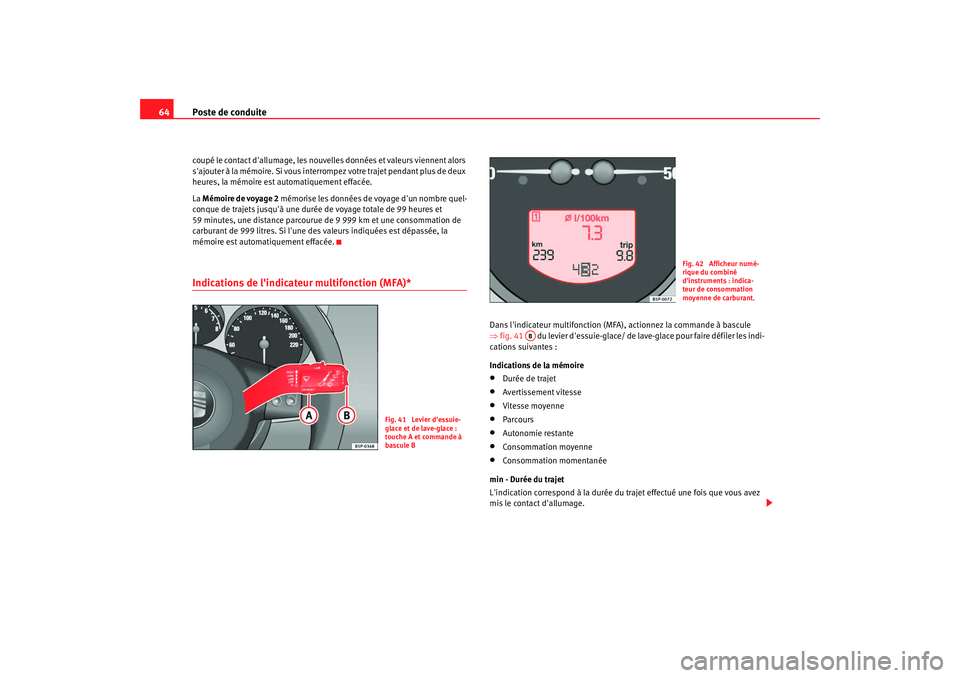

Poste de conduite
64coupé le contact d'allumage, les nouvelles données et valeurs viennent alors
s'ajouter à la mémoire. Si vous interrom pez votre trajet pendant plus de deux
heures, la mémoire est automatiquement effacée.
La Mémoire de voyage 2 mémorise les données de voyage d'un nombre quel-
conque de trajets jusqu'à une durée de voyage totale de 99 heures et
59 minutes, une distance parcourue de 9 999 km et une consommation de
carburant de 999 litres. Si l'une des valeurs indiquées est dépassée, la
mémoire est automatiquement effacée.Indications de l'indicateur multifonction (MFA)*
Dans l'indicateur multifonction (MFA), actionnez la commande à bascule
⇒ fig. 41 du levier d'essuie-glace/ de lave-glace pour faire défiler les indi-
cations suivantes :
Indications de la mémoire•
Durée de trajet
•
Avertissement vitesse
•
Vitesse moyenne
•
Parcours
•
Autonomie restante
•
Consommation moyenne
•
Consommation momentanée
min - Durée du trajet
L'indication correspond à la durée du tr ajet effectué une fois que vous avez
mis le contact d'allumage.
Fig. 41 Levier d'essuie-
glace et de lave-glace :
touche A et commande à
bascule B
Fig. 42 Afficheur numé-
rique du combiné
d'instruments : indica-
teur de consommation
moyenne de carburant.
AB
altea_XL frances.book Seite 64 Fr eitag, 14. September 2007 9:24 09

Poste de conduite65
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

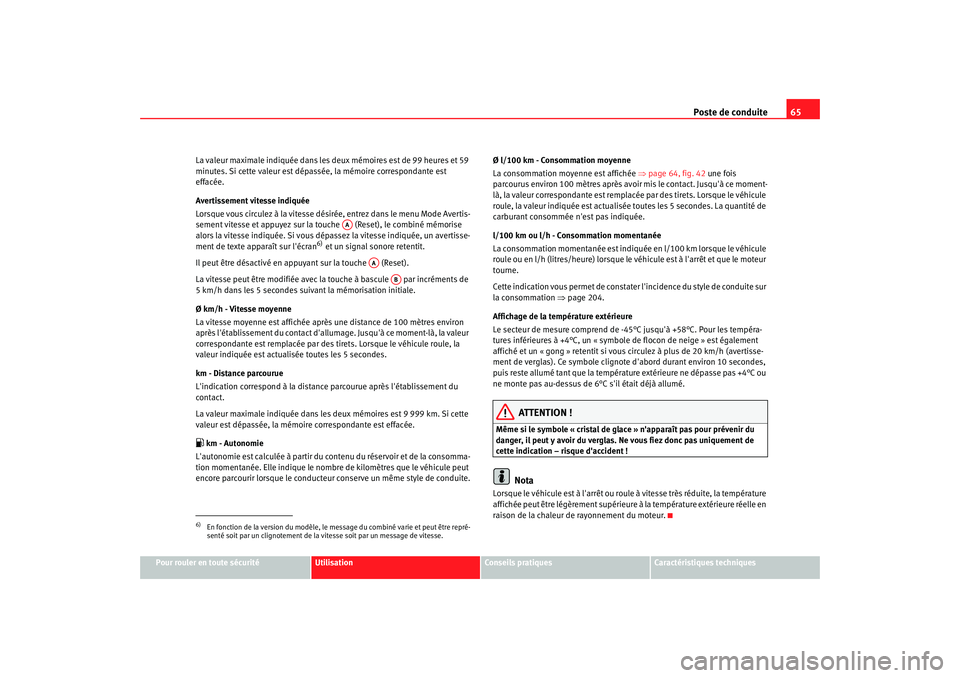

La valeur maximale indiquée dans les
deux mémoires est de 99 heures et 59
minutes. Si cette valeur est dépassée, la mémoire correspondante est
effacée.
Avertissement vitesse indiquée
Lorsque vous circulez à la vitesse désirée, entrez dans le menu Mode Avertis-
sement vitesse et appuyez sur la touche (Reset), le combiné mémorise
alors la vitesse indiquée. Si vous dépassez la vitesse indiquée, un avertisse-
ment de texte apparaît sur l'écran
6) et un signal sonore retentit.
Il peut être désactivé en appuyant sur la touche (Reset).
La vitesse peut être modifiée avec la touche à bascule par incréments de
5 km/h dans les 5 secondes suivant la mémorisation initiale.
Ø km/h - Vitesse moyenne
La vitesse moyenne est affichée après une distance de 100 mètres environ
après l'établissement du contact d'allumage. Jusqu'à ce moment-là, la valeur
correspondante est remplacée par des tirets. Lorsque le véhicule roule, la
valeur indiquée est actualisée toutes les 5 secondes.
km - Distance parcourue
L'indication correspond à la distance parcourue après l'établissement du
contact.
La valeur maximale indiquée dans les deux mémoires est 9 999 km. Si cette
valeur est dépassée, la mémoire correspondante est effacée.
 km - Autonomie
L'autonomie est calculée à partir du contenu du réservoir et de la consomma-
tion momentanée. Elle indique le nombre de kilomètres que le véhicule peut
encore parcourir lorsque le conducteur conserve un même style de conduite. Ø l/100 km - Consommation moyenne
La consommation moyenne est affichée
⇒page 64, fig. 42 une fois
parcourus environ 100 mètres après avoir mis le contact. Jusqu'à ce moment-
là, la valeur correspondante est rempla cée par des tirets. Lorsque le véhicule
roule, la valeur indiquée est actualisée toutes les 5 secondes. La quantité de
carburant consommée n'est pas indiquée.
l/100 km ou l/h - Consommation momentanée
La consommation momentanée est indi quée en l/100 km lorsque le véhicule
roule ou en l/h (litres/heure) lorsque le véhicule est à l'arrêt et que le moteur
tourne.
Cette indication vous permet de constate r l'incidence du style de conduite sur
la consommation ⇒page 204.
Affichage de la température extérieure
Le secteur de mesure comprend de -45°C jusqu'à +58°C. Pour les tempéra-
tures inférieures à +4°C, un « symbole de flocon de neige » est également
affiché et un « gong » retentit si vous circulez à plus de 20 km/h (avertisse-
ment de verglas). Ce symbole clignote d'abord durant environ 10 secondes,
puis reste allumé tant que la température extérieure ne dépasse pas +4°C ou
ne monte pas au-dessus de 6°C s'il était déjà allumé.
ATTENTION !
Même si le symbole « cristal de glace » n'apparaît pas pour prévenir du
danger, il peut y avoir du verglas. Ne vous fiez donc pas uniquement de
cette indication – risque d'accident !
Nota
Lorsque le véhicule est à l'arrêt ou roule à vitesse très réduite, la température
affichée peut être légèrement supérieure à la température extérieure réelle en
raison de la chaleur de rayonnement du moteur.
6)En fonction de la version du modèle, le message du combiné varie et peut être repré-
senté soit par un clignotement de la vitesse soit par un message de vitesse.
AA
AA
AB
altea_XL frances.book Seite 65 Fr eitag, 14. September 2007 9:24 09

Poste de conduite

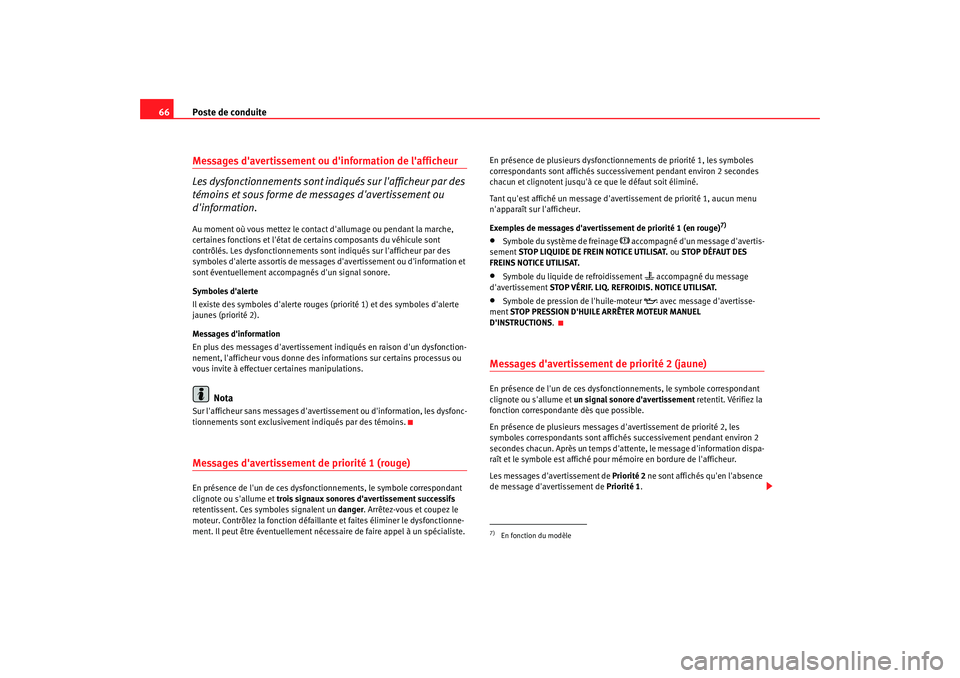

66Messages d'avertissement ou d'information de l'afficheur
Les dysfonctionnements sont indiqués sur l'afficheur par des
témoins et sous forme de messages d'avertissement ou
d'information.Au moment où vous mettez le contact d'allumage ou pendant la marche,
certaines fonctions et l'état de certains composants du véhicule sont
contrôlés. Les dysfonctionnements so nt indiqués sur l'afficheur par des
symboles d'alerte assortis de messages d'avertissement ou d'information et
sont éventuellement accompagnés d'un signal sonore.
Symboles d'alerte
Il existe des symboles d'alerte rouges (priorité 1) et des symboles d'alerte
jaunes (priorité 2).
Messages d'information
En plus des messages d'avertissement indiqués en raison d'un dysfonction-
nement, l'afficheur vous donne des in formations sur certains processus ou
vous invite à effectuer certaines manipulations.
Nota
Sur l'afficheur sans messages d'avertis sement ou d'information, les dysfonc-
tionnements sont exclusivement indiqués par des témoins.Messages d'avertissement de priorité 1 (rouge)En présence de l'un de ces dysfonctionnements, le symbole correspondant
clignote ou s'allume et trois signaux sonores d'avertissement successifs
retentissent. Ces symboles signalent un danger. Arrêtez-vous et coupez le
moteur. Contrôlez la fonction défaillant e et faites éliminer le dysfonctionne-
ment. Il peut être éventuellement nécessaire de faire appel à un spécialiste. En présence de plusieurs dysfonctionnements de priorité 1, les symboles
correspondants sont affichés successivement pendant environ 2 secondes
chacun et clignotent jusqu'à ce
que le défaut soit éliminé.
Tant qu'est affiché un message d'aver tissement de priorité 1, aucun menu
n'apparaît sur l'afficheur.
Exemples de messages d'avertissement de priorité 1 (en rouge)
7)
•
Symbole du système de freinage
 accompagné d'un message d'avertis-
sement STOP LIQUIDE DE FREIN NOTICE UTILISAT. ou STOP DÉFAUT DES
FREINS NOTICE UTILISAT.
•
Symbole du liquide de refroidissement
 accompagné du message
d'avertissement STOP VÉRIF. LIQ. REFROIDIS. NOTICE UTILISAT.
•
Symbole de pression de l'huile-moteur

avec message d'avertisse-
ment STOP PRESSION D'HUILE ARRÊTER MOTEUR MANUEL
D'INSTRUCTIONS.
Messages d'avertissement de priorité 2 (jaune)En présence de l'un de ces dysfonctionnements, le symbole correspondant
clignote ou s'allume et un signal sonore d'avertissement retentit. Vérifiez la
fonction correspondante dès que possible.
En présence de plusieurs messages d'avertissement de priorité 2, les
symboles correspondants sont affichés successivement pendant environ 2
secondes chacun. Après un temps d'attente, le message d'information dispa-
raît et le symbole est affiché pour mémoire en bordure de l'afficheur.
Les messages d'avertissement de Priorité 2 ne sont affichés qu'en l'absence
de message d'avertissement de Priorité 1.7)En fonction du modèle
altea_XL frances.book Seite 66 Fr eitag, 14. September 2007 9:24 09

Poste de conduite67
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

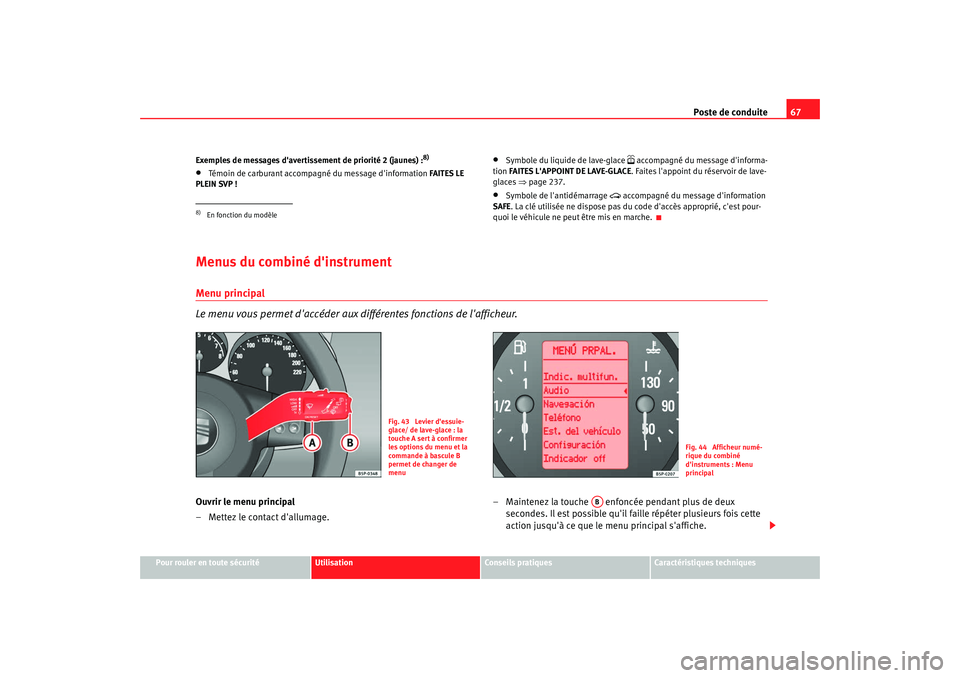

Exemples de messages d'avertissement de priorité 2 (jaunes) :
8)
•
Témoin de carburant accompagné du message d'information
FAITES LE
PLEIN SVP !
•
Symbole du liquide de lave-glace
 accompagné du message d'informa-
tion FAITES L'APPOINT DE LAVE-GLACE . Faites l'appoint du réservoir de lave-
glaces ⇒page 237.
•
Symbole de l'antidémarrage

accompagné du message d'information
SAFE . La clé utilisée ne dispose pas du code d'accès approprié, c'est pour-
quoi le véhicule ne peut être mis en marche.
Menus du combin é d'instrumentMenu principal
Le menu vous permet d'accéder aux différentes fonctions de l'afficheur.Ouvrir le menu principal
– Mettez le contact d'allumage. – Maintenez la touche enfoncée pendant plus de deux
secondes. Il est possible qu'il faille répéter plusieurs fois cette
action jusqu'à ce que le menu principal s'affiche.8)En fonction du modèle
Fig. 43 Levier d'essuie-
glace/ de lave-glace : la
touche A sert à confirmer
les options du menu et la
commande à bascule B
permet de changer de
menu
Fig. 44 Afficheur numé-
rique du combiné
d'instruments : Menu
principal
AB
altea_XL frances.book Seite 67 Fr eitag, 14. September 2007 9:24 09

Poste de conduite
68

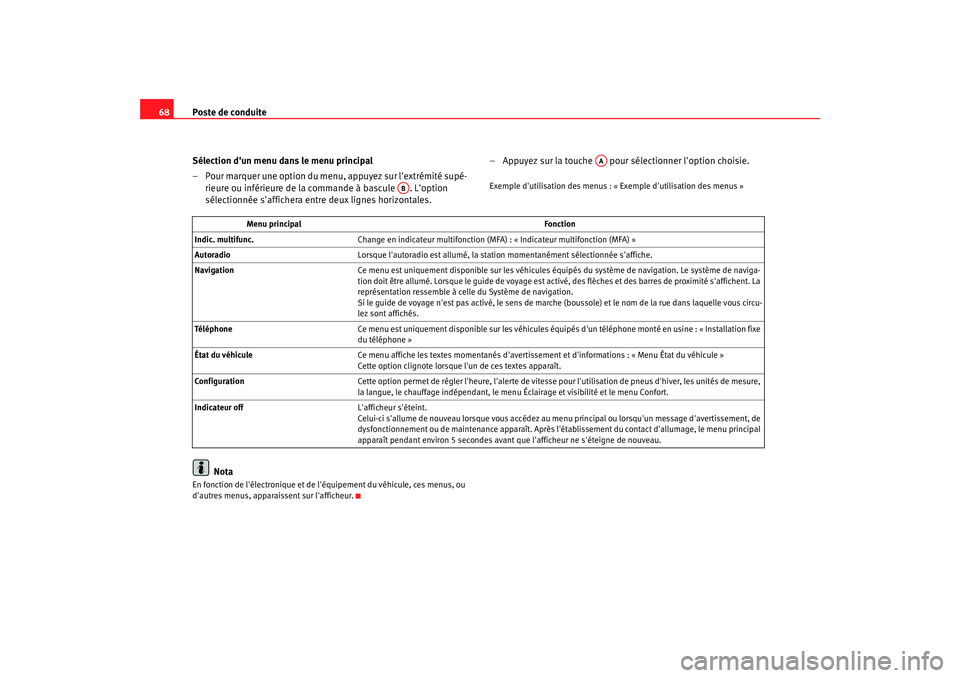

Sélection d'un menu dans le menu principal
– Pour marquer une option du menu, appuyez sur l'extrémité supé-rieure ou inférieure de la commande à bascule . L'option
sélectionnée s'affichera entre deux lignes horizontales. – Appuyez sur la touche pour sélectionner l'option choisie.
Exemple d'utilisation des menus : « Exemple d'utilisation des menus »
Nota
En fonction de l'électronique et de
l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.
AB
AA
Menu principal Fonction
Indic. multifunc. Change en indicateur multifonction (MFA) : « Indicateur multifonction (MFA) »
Autoradio Lorsque l'autoradio est allumé, la station momentanément sélectionnée s'affiche.
Navigation Ce menu est uniquement disponible sur les véhicules équipés du système de navigation. Le système de naviga-
tion doit être allumé. Lorsque le guide de voyage est acti vé, des flèches et des barres de proximité s'affichent. La
représentation ressemble à celle du Système de navigation.
Si le guide de voyage n'est pas activé, le sens de marche (boussole) et le nom de la rue dans laquelle vous circu-
lez sont affichés.
Téléphone Ce menu est uniquement disponible sur les véhicules équipés d'un téléphone monté en usine : « Installation fixe
du téléphone »
État du véhicule Ce menu affiche les textes momentanés d'avertissement et d'informations : « Menu État du véhicule »
Cette option clignote lorsque l'un de ces textes apparaît.
Configuration Cette option permet de régler l'heure, l'alerte de vitesse pour l'utilisation de pneus d'hiver, les unités de mesure,
la langue, le chauffage indépendant, le menu Éclairage et visibilité et le menu Confort.
Indicateur off L'afficheur s'éteint.
Celui-ci s'allume de nouveau lorsque vous accédez au me nu principal ou lorsqu'un message d'avertissement, de
dysfonctionnement ou de maintenance apparaît. Après l'ét ablissement du contact d'allumage, le menu principal
apparaît pendant environ 5 secondes avant que l'afficheur ne s'éteigne de nouveau.
altea_XL frances.book Seite 68 Fr eitag, 14. September 2007 9:24 09
